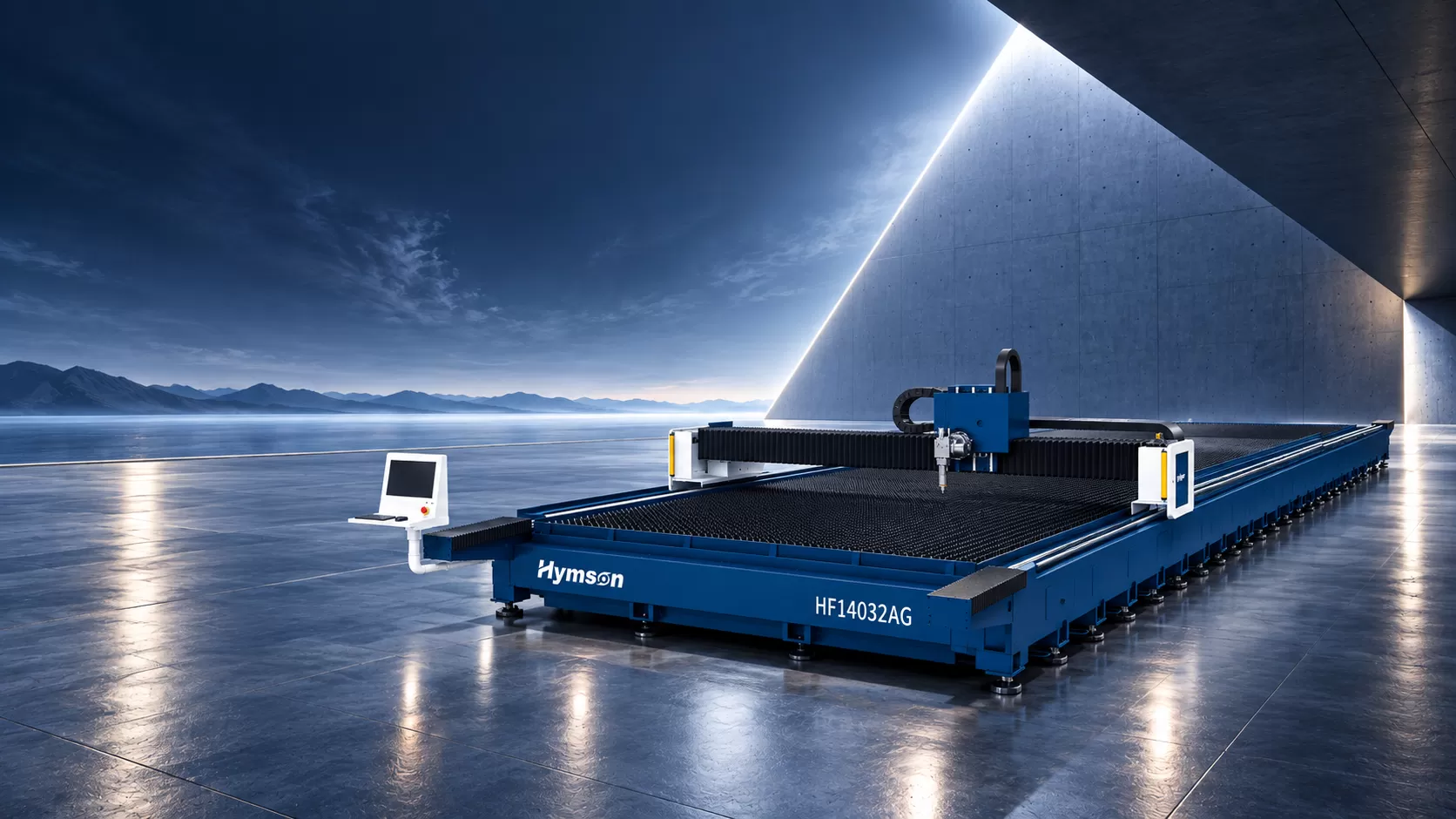

HF-AG

首页激光平面切割机 HF-AG

HF-AG 大幅面高速机
更高产出，更优成本控制

HF-AG面向长、大、厚、重板材加工需求，融合大幅面加工、高动态运动与高功率激光切割能力，在提升整体加工效率的同时，提高设备利用率，进一步优化生产成本。

1.5 g

稳定加速度

7 Hz

低通滤波

±0.03 mm/m

定位精度

12-60 KW

激光功率

13026/14032

多幅面

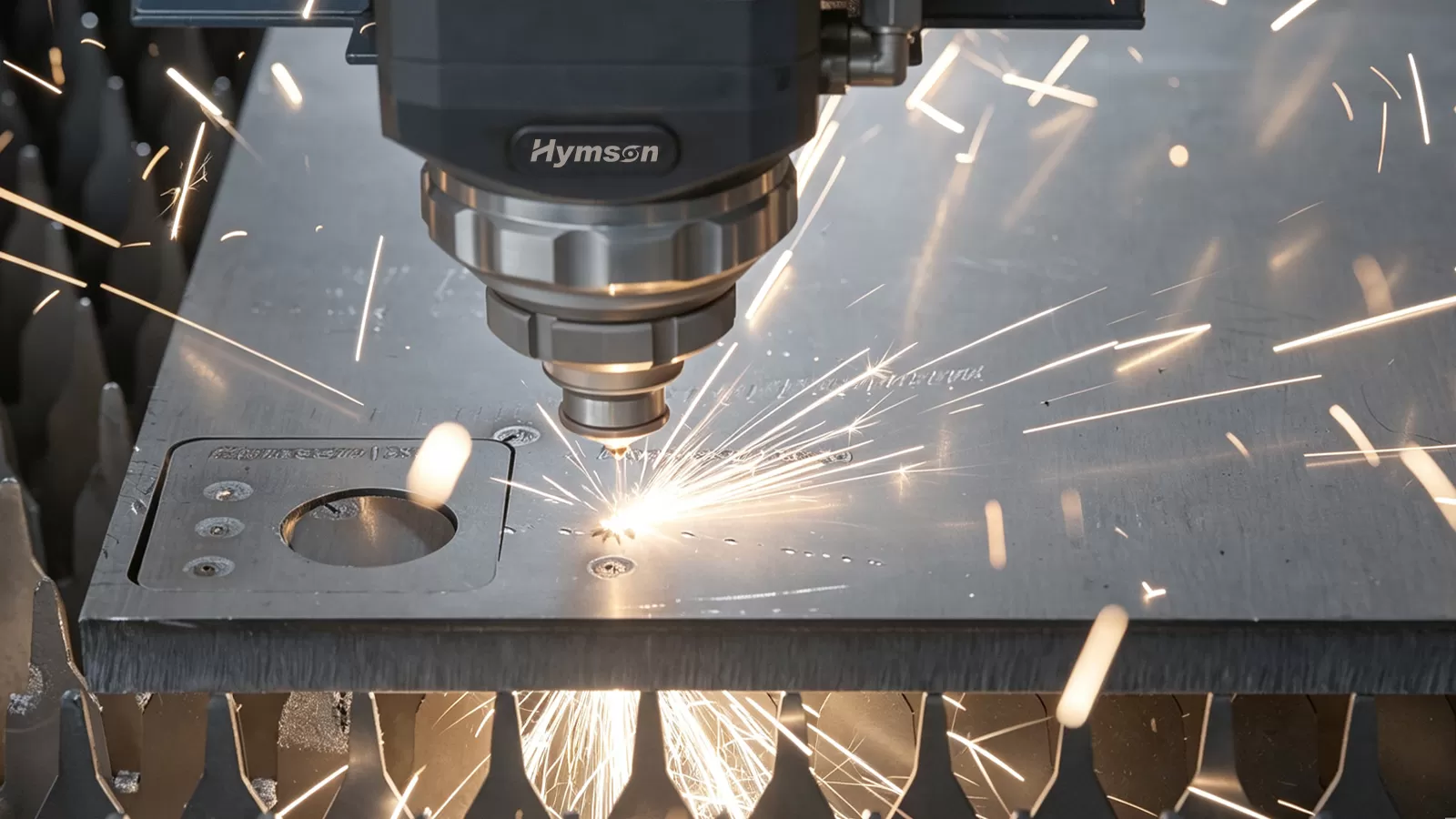

01. 提升整板加工效率

高动态运动｜快速响应｜高效穿孔

高动态运动系统结合大行程高速移动、多拐角快速响应与高效穿孔，缩短整板加工时间，提升整体加工效率。

02. 提高材料利用率

智能排样｜优化用料｜成本优化

搭载 CypNest 平面套料软件，优化零件排布与板材利用，减少材料浪费，优化生产成本。

03. 稳定应对重型加工

高刚性结构｜稳定运动｜精准定位

榫卯床身结构结合稳定的大功率激光输出、运动控制与精准定位，为长、大、厚、重板材加工提供稳定支撑。

04. 灵活应对多种加工需求

厚板加工｜薄板加工｜一机多用

从重型厚板到常规薄板，HF-AG可灵活应对不同材料厚度及生产任务，拓展单台设备的加工范围。

01.

重型装备

厚板及大型结构件的激光切割。

02.

钢结构 / 建筑

大型板材与重型钢构件的激光切割。

03.

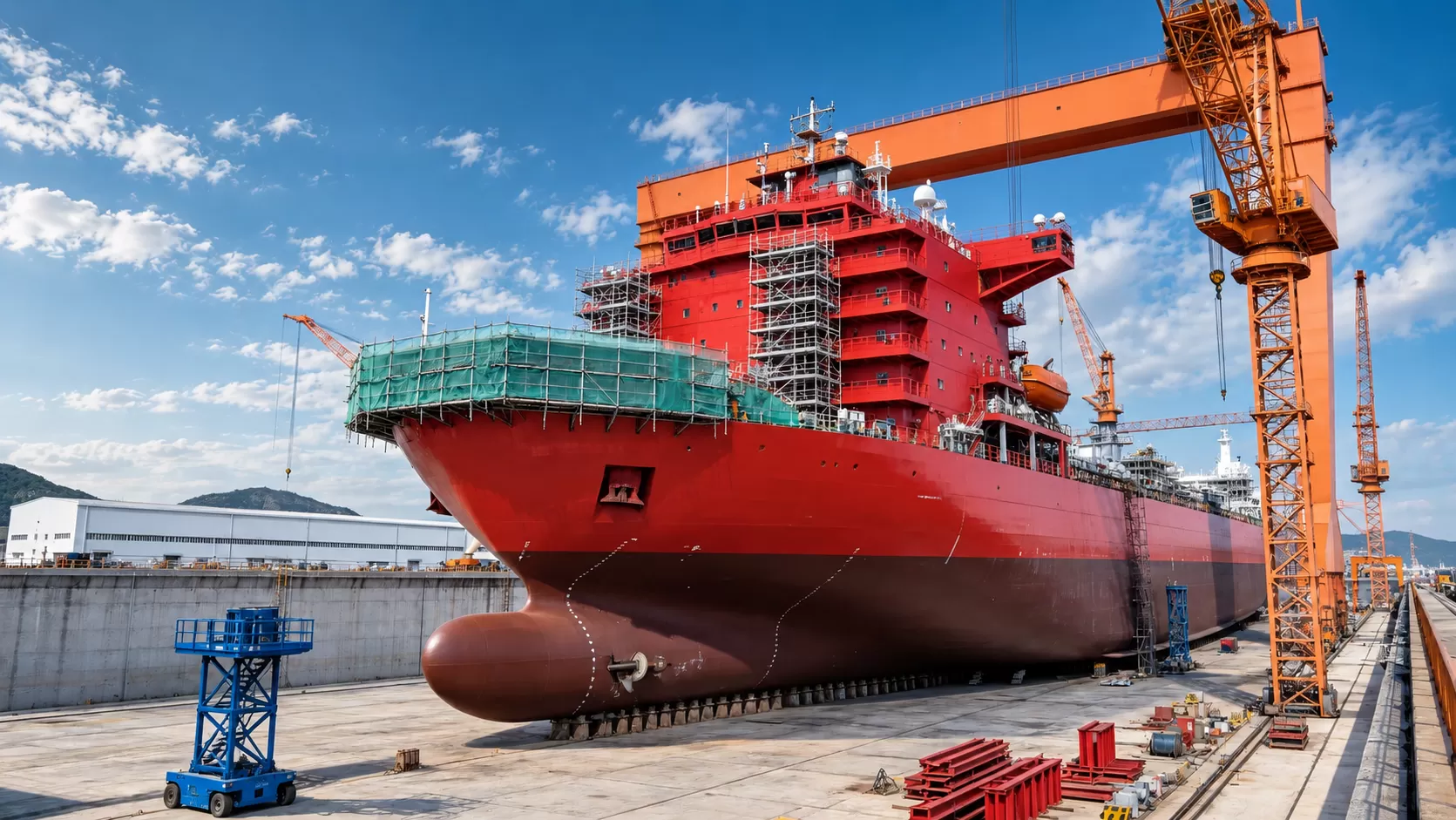

船舶制造

面向船舶制造的大型厚板激光切割。

04.

大型钣金

大幅面钣金及结构件的激光切割。

功率	12 kW	20 kW	30 kW	40 kW	60 kW
碳钢	30 mm	40 mm	60 mm	70 mm	100 mm
不锈钢	25 mm	40 mm	50 mm	60 mm	80 mm

技术参数

型号	HF3015AG-7x	HF4020AG-7x	HF6320AG-7x	HF8326AG-7x	HF13026AG-7x	HF14032AG-7x
功率	3-12 kW	3-12 kW	6-20 kW	6-40 kW	12-60 kW	12-60 kW
最大加工幅面	3000*1500 mm	4000*2000 mm	6300*2000 mm	8300*2600 mm	13000 * 2600 mm	14000 * 3200 mm
X、Y 轴最大联动速度	140 m/min	140 m/min	140 m/min	140 m/min	140 m/min	140 m/min
X-Y 轴最大稳定加速度	1.5 g	1.5 g	1.5 g	1.5 g	1.5 g	1.5 g
稳定运行低通滤波	7 Hz	7 Hz	7 Hz	7 Hz	7 Hz	7 Hz
X-Y 轴定位精度	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m
Z 轴行程	100 mm	100 mm	100 mm	150 mm	150 mm	150 mm
机床外形尺寸（长宽高）	520023501700 mm	650029001700 mm	880028501800 mm	1150040001800 mm	16500 * 4000 * 1800 mm	17600 * 4500 * 1800 mm
