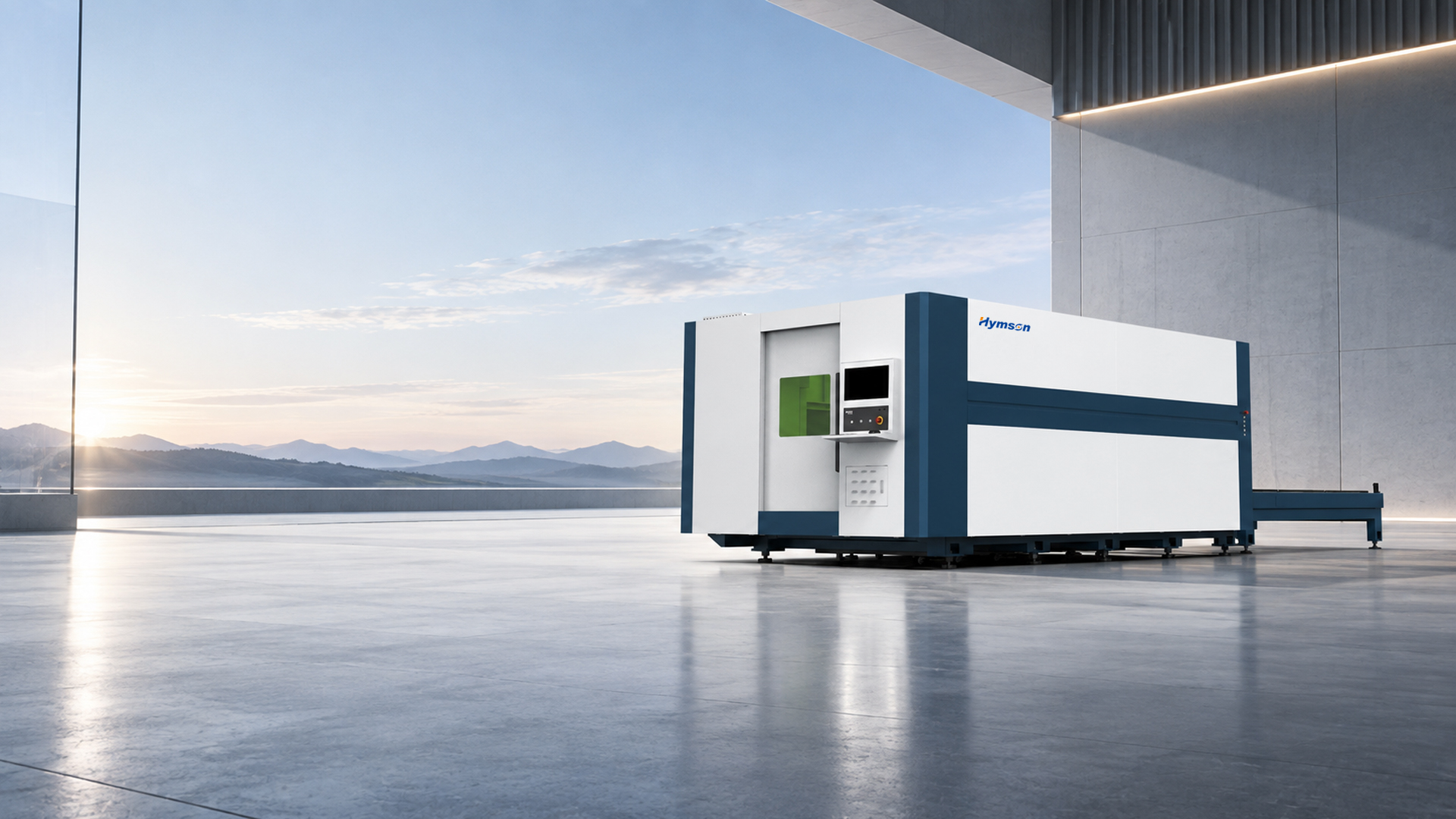

HF-G-7X

首页激光平面切割机 HF-G-7X

高速加工，性能稳定

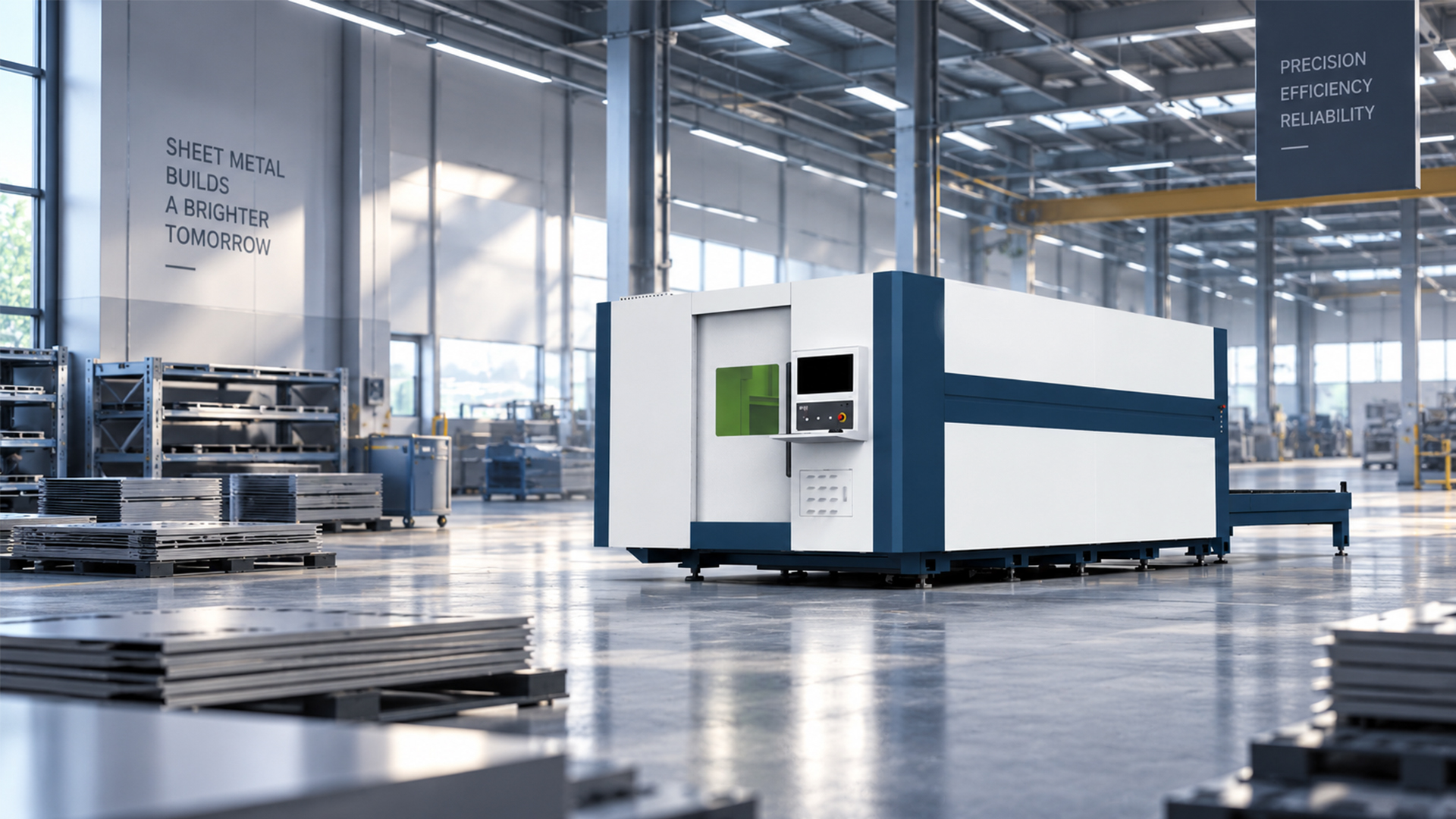

HF-G-7X专为精密钣金加工打造，已有数千台设备投入生产应用。通过高刚性结构、高动态运动系统与智能控制系统的协同配合，在高速加工状态下兼顾精度与稳定性，为日常连续生产提供可靠保障。

1.5 g

稳定加速度

7 Hz

低通滤波

±0.03 mm/m

定位精度

3-20 kW

激光功率

3216/4020/6316/6320/6326

多幅面

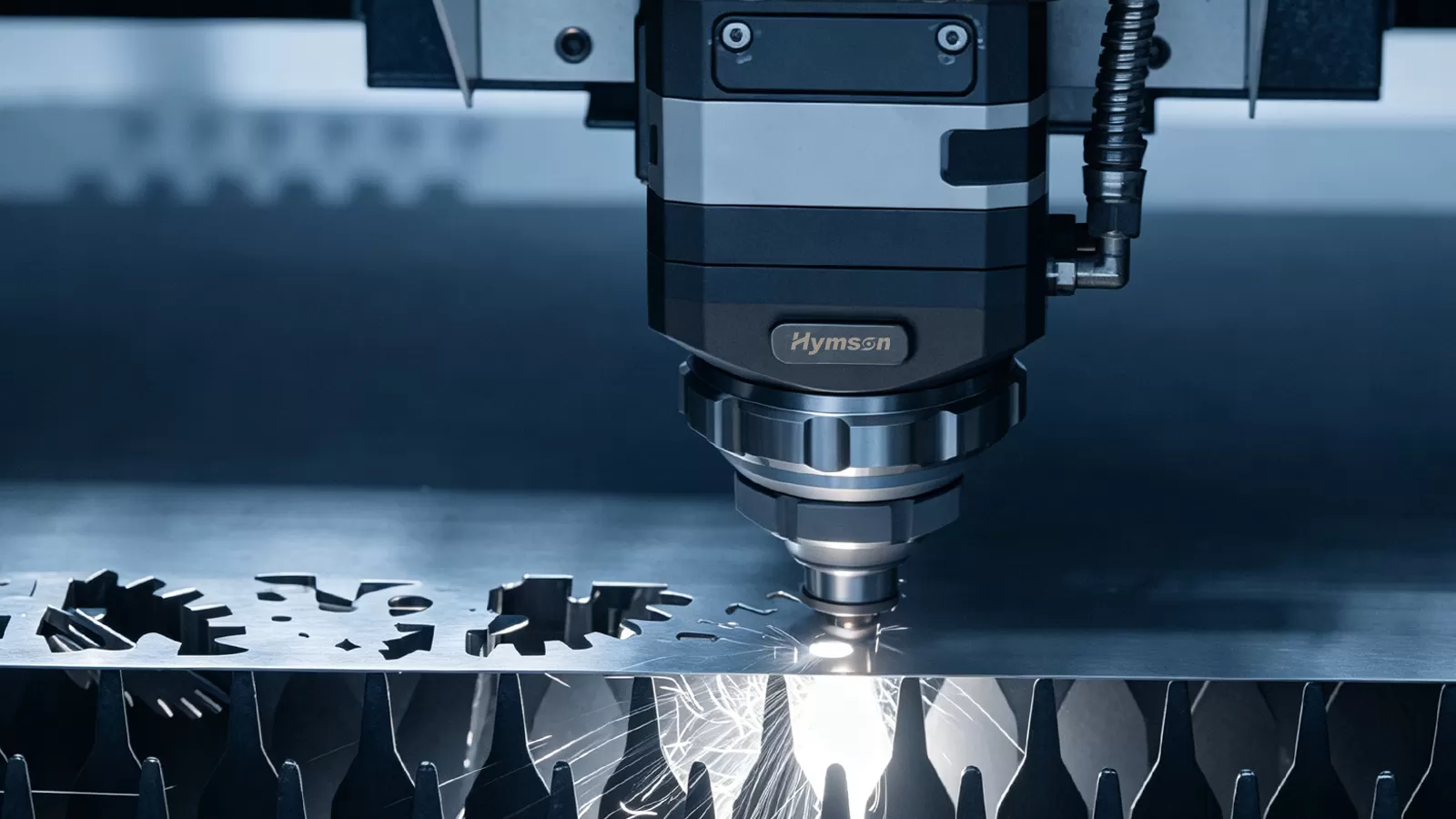

01. 高刚性结构，保障加工精度

精密互锁床身 | 多点支撑

一体式精密互锁重载床身结合多点支撑结构，有效提升整机刚性，减少高速、高负荷加工过程中的振动与结构变形，保障长期加工的精度与一致性。

02. 高效除尘，作业更洁净

密闭负压｜封闭风道｜分区抽尘

采用密闭负压、封闭式专用风道与智能随动分区抽尘设计，形成多层协同除尘系统，有效控制粉尘扩散与内部积聚，降低日常清洁维护频次。

03. 智能防护，运行更可靠

智能油气路 | 切割头防撞 | 多重限位

智能油气路、切割头智能防撞及多重软硬件限位协同防护，降低异常情况对设备运行的影响，保障生产过程稳定连续

04. 灵活配置，满足产能扩展

单机料库｜多机联动｜柔性自动化

支持单机料库、多机联动及柔性自动化产线，可根据板材处理方式、生产节拍及产能需求灵活配置，满足从单机加工到自动化生产的不同应用需求。

应用场景

01.

通用钣金

机械零件、钣金结构件、金属外罩、定制钣金件

02.

机箱机柜

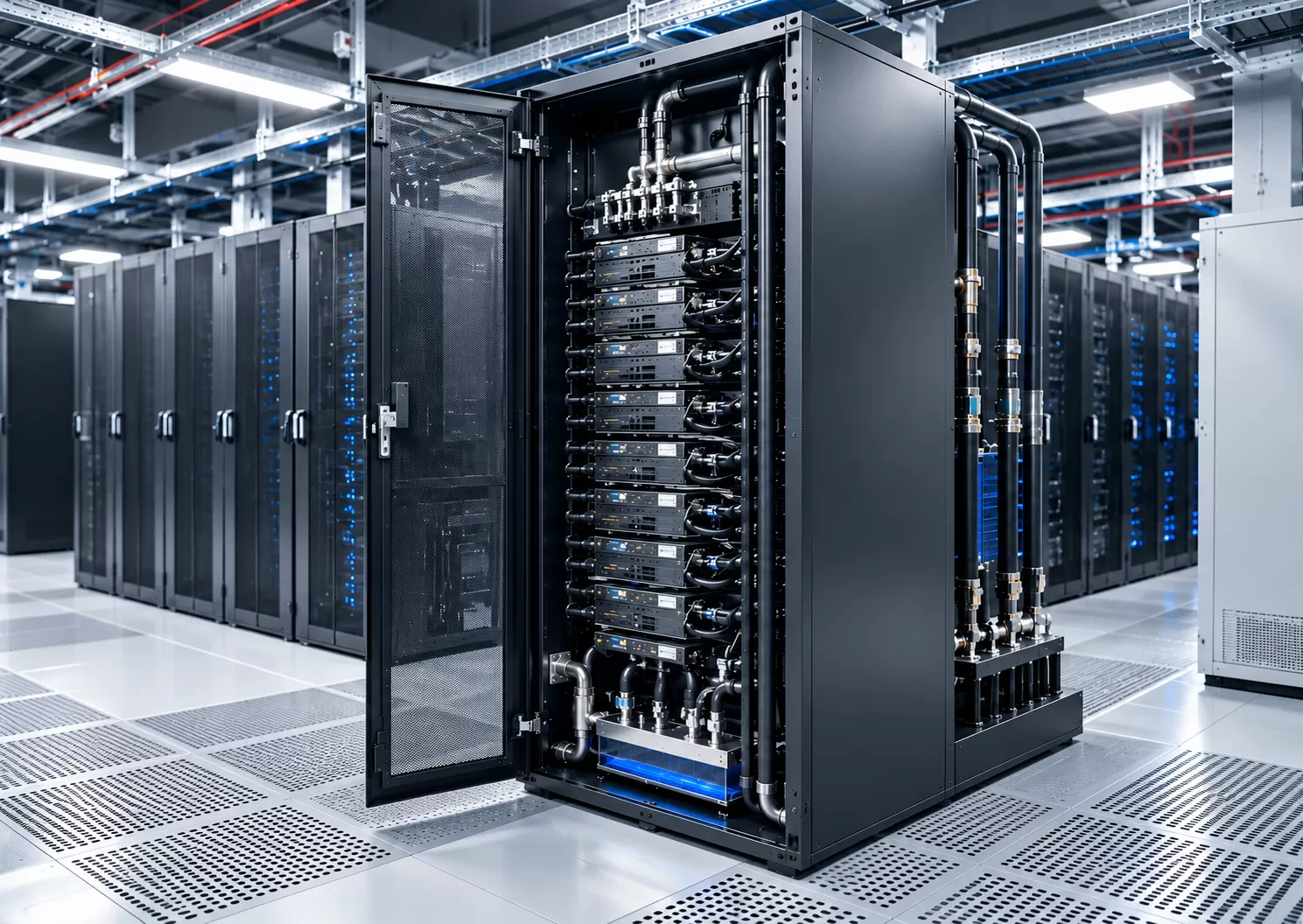

AI算力柜、电气柜、控制柜、配电柜、设备机箱

03.

厨具五金

厨具、柜体、卫浴五金及不锈钢制品

04.

电梯制造

轿厢、门板、装饰面板、电梯结构件

05.

电气设备制造

电气设备外壳、安装板、控制面板、电气结构件

06.

定制化金属加工

定制零部件、异形钣金件、小批量工件、非标结构件

切割能力

材质	3 kW	6 kW	12 kW	20 kW
碳钢	12 mm	25 mm	30 mm	40 mm
不锈钢	12 mm	25 mm	40 mm	8 mm
黄铜	6 mm	10 mm

加工工件

技术参数

型号	HF-G-7X-3216	HF-G-7X-4020	HF-G-7X-6316	HF-G-7X-6320	HF-G-7X-6326
最大加工幅面	3200 * 1600 mm	4000 * 2000 mm	6300 * 1600 mm	6300 * 2000 mm	6300 * 2600 mm
X、Y 轴最大联动速度	140 m/min	140 m/min	140 m/min	140 m/min	140 m/min
X-Y 轴最大稳定加速度	1.5 g	1.5 g	1.5 g	1.5 g	1.5 g
稳定运行低通滤波	7 Hz	7 Hz	7 Hz	7 Hz	7 Hz
X-Y 轴定位精度	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m	±0.03 mm/m
Z 轴行程	250 mm	250 mm	250 mm	250 mm	250 mm
机床外形尺寸（长宽高）	8700 * 2800 * 2200 mm	10800 * 3500 * 2200 mm	15600 * 3000 * 2350 mm	15600 * 3500 * 2350 mm	15700 * 4020 * 2350 mm
