01.
钢结构与建筑
结构框架、支撑结构、立柱及大型结构件

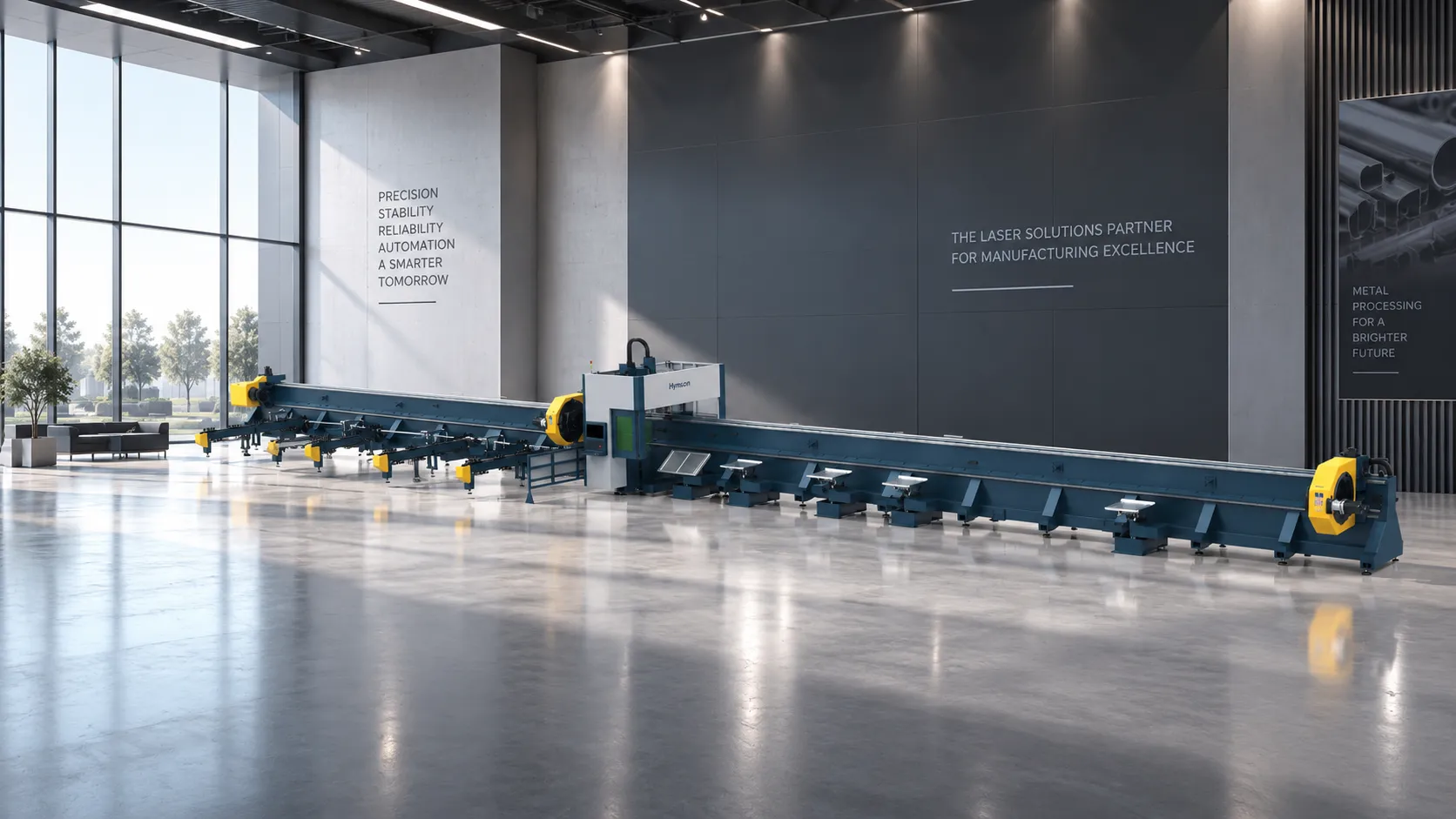

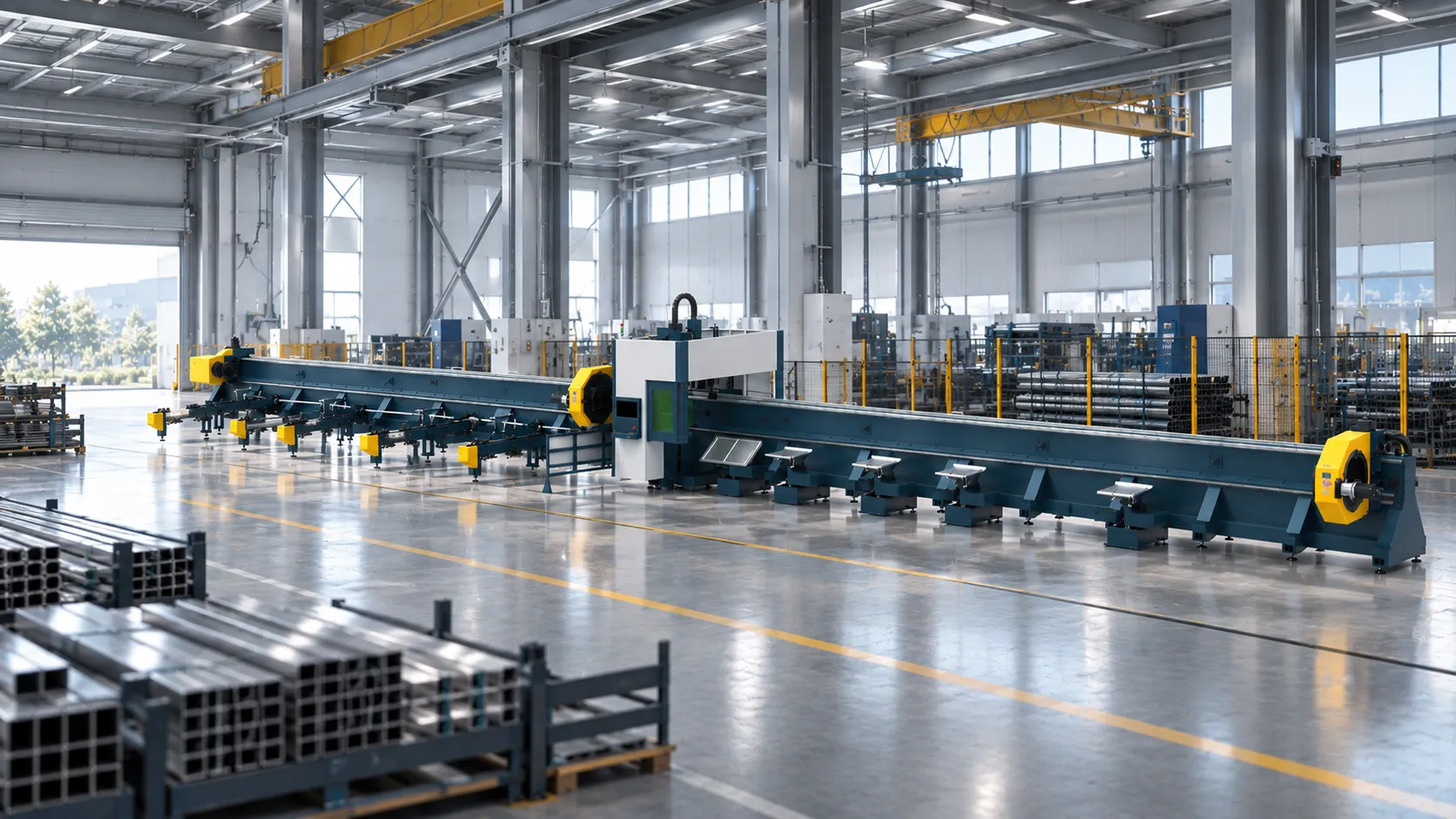

TP 管材切割机面向大管、厚壁管及重型型材的复杂加工需求打造，适用于中小批量、多规格、非标订单等生产场景。通过灵活的多规格加工能力、高效的材料利用及可靠的加工控制，帮助制造企业更从容地应对复杂订单，提升生产灵活性与加工稳定性。
| 型号 | 12036 | 12052 |
|---|---|---|
| 圆管 | Φ40-Φ360 mm | Φ50-Φ520 mm |
| 方管 | □40 - □360 mm | □50 - □520 mm |
| 矩形管 | 边长 40–360 mm | 边长 50–520 mm |
| 槽钢 | ≤32# | 14#–40# |
| 角钢 | ≤25# | 5#–25# |
|
型号 |
TP 12036 |
TP 12052 |
|
管材最大重量 |
1200 kg |
2000 kg |
|
可加工管材最大长度 |
12000 mm |
12000 mm |
|
卡盘最大转速 |
60 r/min |
40 r/min |
|
X-Y 轴最大移动速度 |
60 m/min |
60 m/min |
|
X-Y 轴最大稳定加速度 |
0.8 g |
0.5 g |
|
X-Y 轴定位精度 |
±0.05 mm/m |
±0.05 mm/m |
|
Z 轴行程 |
575 mm |
575 mm |
|
Z 轴最大速度 |
60 m/min |
60 m/min |
|
管材要求 |
管径 ≥ Φ50 mm，壁厚 ≥ 管径的 2.5% |
管径 ≥ Φ50 mm，壁厚 ≥ 管径的 2.5% |
|
整机外形尺寸（含物理边界） |
12000mm 落料：29000 * 5000 * 3000mm |
12000mm 落料：29000 * 5000 * 3000mm |
